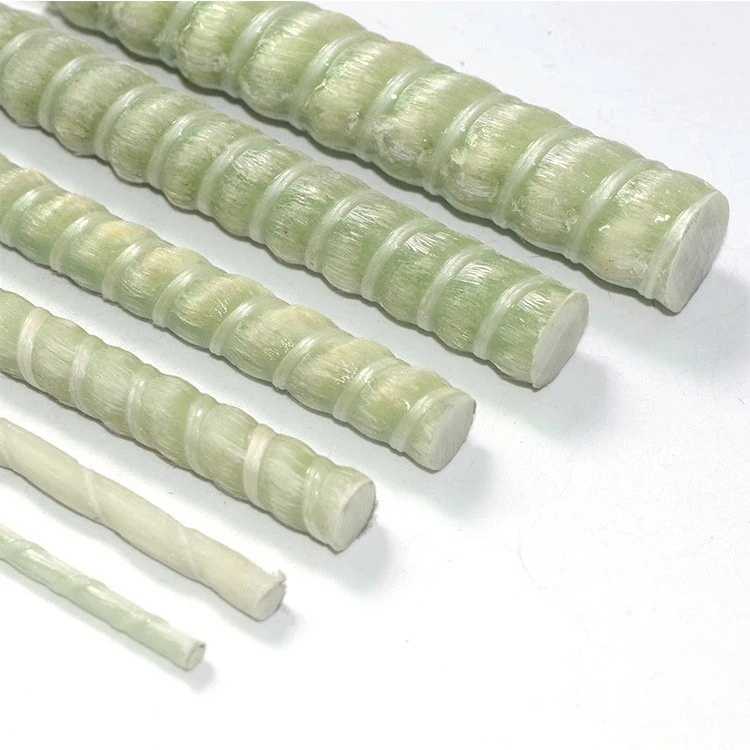

Helically Wrapped GFRP Reinforcing Bar huwa bar tal-polimeru rinfurzat bil-fibra tal-ħġieġ solidu għat-tisħiħ tal-konkrit fl-infrastruttura, kostruzzjoni precast, fondazzjonijiet, u applikazzjonijiet strutturali speċifikati oħra. Fibri tal-ħġieġ kontinwi inkorporati f'matriċi ta 'reżina polimerika jiffurmaw rinforz mhux metalliku, filwaqt li l-profil estern helical jipprovdi interface minsuġa mal-konkrit. L-għażla tiddependi fuq id-dijametru nominali, il-proprjetajiet mekkaniċi vverifikati, il-konfigurazzjoni tal-wiċċ, il-kundizzjonijiet tal-espożizzjoni, u r-rekwiżiti tad-disinn tal-proġett. Dimensjonijiet personalizzati, tulijiet maqtugħin, u speċifikazzjonijiet tekniċi jistgħu jiġu riveduti kontra tpinġijiet tal-proġett.
Vantaġġi Ewlenin tal-Prodott
Reżistenza għall-korrużjoni
It-tisħiħ kompost ma sadidx permezz tal-proċess elettrokimiku assoċjat mal-azzar. L-adegwatezza tiegħu għall-konkrit espost għall-klorur jew espost għall-umdità tiddependi fuq is-sistema tar-reżina, il-proprjetajiet tal-materjal verifikati, u r-rekwiżiti tad-durabilità tal-proġett.
Wiċċ Imgeżwer Helikament
Il-profil helical joħloq ġeometrija tal-wiċċ għal interazzjoni mekkanika mal-konkrit. Il-prestazzjoni tal-bonds għandha tiġi stabbilita permezz ta' ttestjar applikabbli għas-sistema speċifikata tal-bar u tal-konkrit.
Immaniġġjar ħafif
It-tisħiħ tal-GFRP għandu densità aktar baxxa mit-tisħiħ tal-azzar, inaqqas il-piż ta 'materjal ta' volum ekwivalenti u jappoġġa ġbir effiċjenti, trasport, u tqandil fuq il-post.
Proprjetajiet Elettriku u Manjetiku
It-tisħiħ tal-GFRP huwa elettrikament mhux konduttiv u mhux ferromanjetiku. Dawn il-proprjetajiet huma rilevanti għal strutturi li jeħtieġu insulazzjoni elettrika jew interferenza manjetika mnaqqsa.
Speċifikazzjonijiet Tekniċi
|
Parametru |
Speċifikazzjoni |
|
Tip ta' Prodott |
GFRP imgeżwer b'mod ħelu Bar li jsaħħaħ |
|
Cross-Section |
Ċirkolari solidi |
|
Fibra ta 'Rinfurzar |
Fibra tal-ħġieġ |
|
Matriċi tar-reżina |
Reżina tal-polimeru |
|
Profil tal-wiċċ |
Imgeżwer b'mod ħelu |
|
Referenza Dijametri Nominali |
6, 8, 10, 12, 16, 20, 25, 32 mm |
|
Formola ta' Provvista |
Vireg dritti |
|
Tulijiet tal-Provvista Mitluba |
6 m jew 12 m |
|
Qawwa tat-tensjoni |
1000 sa 1200 MPa |
|
Modulu tat-tensjoni |
45 sa 55 GPa |
|
Ultimate Tensile Strain |
2.1 fil-mija |
|
Tolleranza Dimensjonali |
Plus jew nieqes 0.25 mm |
Applikazzjonijiet
Infrastruttura
Għal komponenti ta 'pont speċifikati, strutturi tat-toroq, u infrastruttura ċivili li jeħtieġu rinfurzar tal-konkrit mhux metalliku.
Konkrit precast
Għal pannelli precast, strutturi ta 'utilità, komponenti tal-konkrit, u prodotti manifatturati bi skedi ta' rinfurzar definiti.
Fondazzjonijiet u Strutturi ta' Żamma
Għal pedamenti magħżula, ħitan ta 'żamma, u strutturi tal-konkrit taħt l-art fejn it-tisħiħ tal-GFRP jissodisfa r-rekwiżiti tad-disinn strutturali.
Strutturi Esposti għall-Umdità
Għal faċilitajiet ta 'drenaġġ magħżula, strutturi ta' parkeġġ, u applikazzjonijiet oħra tal-konkrit fejn ir-reżistenza għall-korrużjoni hija konsiderazzjoni tal-għażla tal-materjal.
L-adegwatezza tal-applikazzjoni finali tiddependi fuq il-kalkoli strutturali, il-kundizzjonijiet tal-espożizzjoni, id-dettalji u l-proprjetajiet tal-prodott ivverifikati.
Għażliet ta 'Personalizzazzjoni
Dijametru u Tul
Speċifika dijametru nominali, tul maqtugħ, tolleranza dimensjonali, u l-kwantità meħtieġa skond tpinġijiet tal-proġett jew skedi ta 'rinforz.
Konfigurazzjoni tal-Materjal
It-tip tal-fibra tal-ħġieġ u l-formulazzjoni tar-reżina jistgħu jiġu riveduti kontra rekwiżiti mekkaniċi u ambjentali speċifikati, soġġetti għall-kapaċitajiet ta 'manifattura disponibbli.
Profil tal-wiċċ
Il-konfigurazzjoni tal-wiċċ helical tista 'tiġi speċifikata għal reviżjoni teknika kontra r-rekwiżiti tal-proġett u l-kriterji applikabbli tal-prestazzjoni tal-bonds.
Ippakkjar u Identifikazzjoni
Il-kwantitajiet tal-gozz, it-tikkettjar, l-identifikazzjoni tal-prodott u l-arranġamenti tal-ippakkjar jistgħu jiġu kkoordinati skont ir-rekwiżiti tal-ordni u tat-trasport.
Kontroll tal-Kwalità u Ittestjar
Spezzjoni Dimensjonali
Il-kontrolli jistgħu jkopru d-dijametru tal-bar, it-tul tal-qatgħa, il-konsistenza tal-wiċċ, u difetti viżibbli tal-manifattura kontra l-kriterji ta 'spezzjoni miftiehma.
Ittestjar Mekkaniku
Is-saħħa tat-tensjoni, il-modulu tat-tensjoni, it-tensjoni aħħarija, u proprjetajiet speċifikati oħra għandhom ikunu appoġġjati minn metodi tat-test applikabbli u riżultati rreġistrati għall-grad tal-prodott rilevanti.
Materjal u Kontroll tal-Proċess
L-ispeċifikazzjonijiet tal-fibra u r-reżina, il-kundizzjonijiet tat-tqaddid, u l-konsistenza tal-profil tal-wiċċ helical huma punti ta 'kontroll tal-produzzjoni rilevanti.
Traċċabilità tal-lott
L-identifikazzjoni tal-lott tal-produzzjoni u r-rekords tal-ispezzjoni jistgħu jiġu definiti fir-rekwiżiti tad-dokumentazzjoni tal-kwalità. Ir-rekords disponibbli u l-ambitu tal-ispezzjoni għandhom jiġu kkonfermati għall-prodott speċifikat.
Standards u Dokumentazzjoni Teknika
Allinjament ta' Standards
Ir-rekwiżiti applikabbli jiddependu fuq il-ġeometrija tal-bar, it-titjib tal-wiċċ, l-użu maħsub u s-suq tad-destinazzjoni. ASTM D7957/D7957M u ASTM D8505/D8505M huma speċifikazzjonijiet ta 'referenza rilevanti għal ċerti prodotti ta' rinfurzar GFRP. L-edizzjoni applikabbli u r-rekwiżiti tal-konformità għandhom jiġu kkonfermati għall-prodott attwali.
Data tal-Prodott
Id-dokumentazzjoni teknika għandha tidentifika d-dimensjonijiet nominali, il-kompożizzjoni tal-materjal, il-proprjetajiet mekkaniċi, il-metodi tat-test applikabbli, u r-rekwiżiti rilevanti tal-immaniġġjar.
Rapporti tat-Test
Ir-rekords tal-ispezzjoni, ir-riżultati tat-test mekkaniku, u d-dokumenti tal-konformità jistgħu jiġu speċifikati skont ir-rekwiżiti tal-proġett u d-disponibbiltà attwali tad-dokumenti. Pretensjonijiet ta' konformità għandhom ikunu sostnuti b'evidenza rilevanti.
Ippakkjar u Provvista
Speċifika t-tulijiet u l-kwantitajiet tal-qatgħa meħtieġa biex jaqblu mal-iskedi ta 'rinfurzar u r-rekwiżiti tal-immaniġġjar tas-sit.
It-tikketti jistgħu jidentifikaw id-denominazzjoni tal-prodott, id-dijametru nominali, it-tul, il-kwantità u l-lott tal-produzzjoni skont l-ispeċifikazzjoni tal-immarkar miftiehma.
Id-dimensjonijiet tal-gozz, l-arranġamenti tat-tagħbija, ir-rekwiżiti tal-ippakkjar u l-kwantitajiet tal-kunsinna għandhom jiġu kkonfermati qabel id-dispaċċ.
Kif Speċifika l-Prodott
Ipprovdi l-informazzjoni li ġejja għal reviżjoni teknika u kwotazzjoni:
Dijametru:Dijametru nominali meħtieġ f'millimetri.
Tul:It-tul maqtugħ u t-tolleranza dimensjonali.
Kwantità:Numru ta 'vireg jew tul totali meħtieġ.
Prestazzjoni:Proprjetajiet tensili meħtieġa u kriterji ta 'bond.
Applikazzjoni:Komponent strutturali u kundizzjonijiet ta' espożizzjoni.
Standards:Kodiċi tad-disinn applikabbli u speċifikazzjoni tal-materjal.
Dokumentazzjoni:Rapporti tat-test meħtieġa u rekords tal-kwalità.
Kunsinna:Rekwiżiti tad-destinazzjoni u l-ippakkjar.
