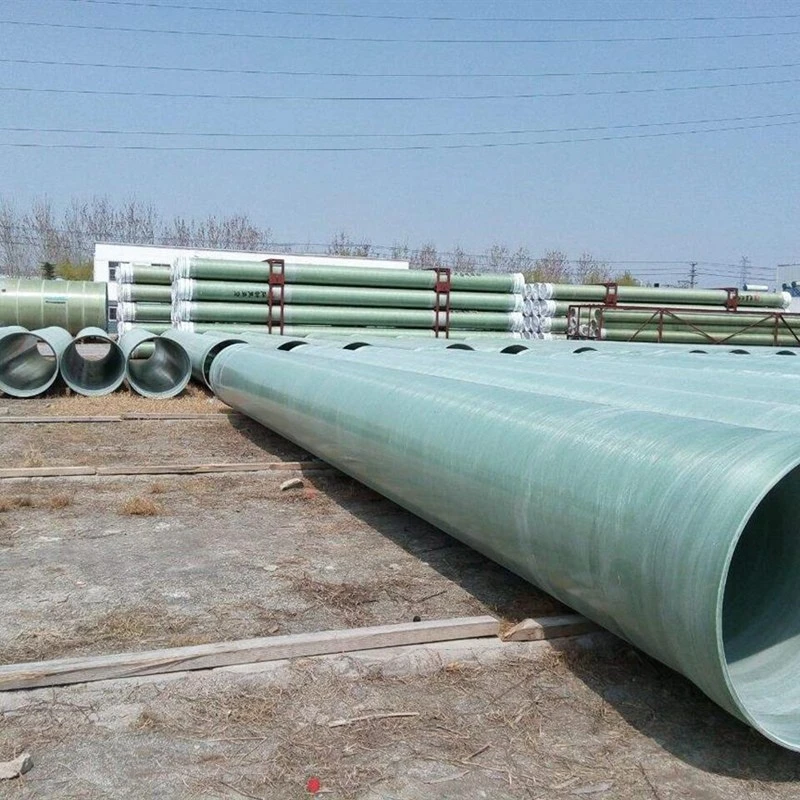

Il-Pajp ta 'Trażmissjoni tal-Ilma GFRP ta' Dijametru Kbir huwa pajp tal-polimeru rinfurzat bil-fibra tal-ħġieġ għat-trażmissjoni tal-ilma muniċipali, ġarr ta 'ilma mhux ipproċessat, netwerks ta' irrigazzjoni u sistemi tal-ilma industrijali. Il-ħajt tal-pajp jgħaqqad it-tisħiħ tal-fibra tal-ħġieġ ma 'matriċi tar-reżina termosetting. Id-dijametru, il-kostruzzjoni tal-ħajt, il-klassifikazzjoni tal-pressjoni, l-ebusija taċ-ċirku, u l-konfigurazzjoni tal-ġonta huma speċifikati skont ir-rekwiżiti idrawliċi u l-kundizzjonijiet tal-installazzjoni. Id-dimensjonijiet tad-dwana u l-konfigurazzjonijiet tal-pipeline jistgħu jiġu evalwati kontra tpinġijiet tal-proġett u l-kapaċità tal-manifattura kkonfermata.
Vantaġġi Ewlenin tal-Prodott
Reżistenza għall-korrużjoni:L-istruttura komposta tirreżisti l-korrużjoni f'ambjenti adattati tas-servizz tal-ilma. L-għażla tar-reżina tiddependi fuq il-kimika tal-ilma u t-temperatura operattiva.
Prestazzjoni Strutturali:Il-kostruzzjoni tal-pajpijiet hija magħżula skont il-pressjoni interna u r-rekwiżiti tat-tagħbija esterna. Il-klassifikazzjoni tal-pressjoni u l-ebusija taċ-ċirku huma vvalutati separatament.
Effiċjenza Idrawlika:Wiċċ intern lixx jappoġġja l-fluss tal-ilma. Id-disinn idrawliku jgħodd għad-dijametru intern, ir-rata tal-fluss, il-veloċità u t-telf tar-ras.
Effiċjenza tal-Immaniġġjar:Il-pajp GFRP għandu piż relattivament baxx meta mqabbel ma 'ħafna materjali tal-pajpijiet konvenzjonali, li jappoġġja t-trasport, l-irfigħ u l-ippjanar tal-immaniġġjar tas-sit.
Applikazzjonijiet
Trażmissjoni Muniċipali tal-Ilma:Pipelines ewlenin li jgħaqqdu sorsi tal-ilma, faċilitajiet ta 'trattament, stazzjonijiet tal-ippumpjar, u ġibjuni tal-ħażna.
Trasport ta' Ilma Nej:Linji ta' teħid ta' ilma u trasferiment li jgħaqqdu punti ta' ġbir ma' faċilitajiet ta' trattament.
Netwerks ta' Tisqija:Mejns b'dijametru kbir li jfornu sistemi ta' distribuzzjoni agrikola u infrastruttura tat-tisqija.
Sistemi tal-Ilma Industrijali:Ilma tat-tkessiħ, ilma tal-proċess, u linji ta 'l-ilma ta' utilità, soġġetti għal kompatibilità tar-reżina u kondizzjonijiet operattivi.
Faċilitajiet għat-Trattament tal-Ilma:Pipelines interkonnessi li jservu unitajiet ta 'trattament, ġibjuni, u faċilitajiet ta' ippumpjar.
Speċifikazzjonijiet Tekniċi
|
Parametru |
Speċifikazzjoni |
|
Tip ta' Prodott |
GFRP Pajp tat-Trażmissjoni tal-Ilma |
|
Tisħiħ |
Fibra tal-ħġieġ |
|
Matriċi tar-reżina |
Reżina termosetting |
|
Dijametru |
300 sa 1,500 mm |
|
Ħxuna tal-ħajt |
5 sa 18 mm |
|
Pressjoni tax-Xogħol |
Sa 2.5 MPa |
|
Temperatura Operattiva |
Sa 80 grad jew 100 grad |
|
Ebusija taċ-ċirku |
SN2500, SN5000, SN10000 |
|
Tul Standard |
6 m jew 12 m |
|
Għażliet Konġunti |
Akkoppjar, socket-tip, jew flanġ |
|
Tmiem il-Konfigurazzjoni |
Tarf sempliċi jew konnessjoni speċifikata |
|
Spezzjoni |
Ittestjar tal-prestazzjoni dimensjonali u speċifikat |
|
Dokumentazzjoni |
Datasheet tekniku u rekords ta' spezzjoni |
Għażliet ta 'Personalizzazzjoni
Dimensjonijiet tal-pajp:
Speċifika d-dijametru nominali, id-dijametru intern meħtieġ, il-ħxuna tal-ħajt, u t-tul tas-sezzjoni skont il-kalkoli idrawliċi u t-tpinġijiet tal-installazzjoni.
Pressjoni u Ebusija:
L-għażla tirrappreżenta l-pressjoni tax-xogħol, il-pressjoni ta 'żieda, il-fond tad-dfin, il-livell tal-ilma ta' taħt l-art, l-appoġġ tal-ħamrija, u tagħbijiet esterni.
Sistema tar-reżina:
L-għażla tar-reżina ssegwi l-kimika tal-ilma, it-temperatura u r-rekwiżiti tas-servizz. Il-proġetti tal-ilma tax-xorb jeħtieġu konferma tal-approvazzjonijiet tal-materjal applikabbli.
Fittings u Konnessjonijiet:
Liwjiet, tees, reducers, adapters flanged, u couplings jistgħu jiġu speċifikati skond id-disinji tal-proġett u l-kapaċità tal-produzzjoni kkonfermata.
Disinn u Tgħaqqid tal-pajpijiet
Ġonot ta' Akkoppjar:Couplings b'elementi ta 'siġillar kompatibbli jgħaqqdu sezzjonijiet tal-pajpijiet. L-għażla tikkunsidra l-pressjoni operattiva, l-allinjament, id-deflessjoni angolari permessa, u l-kundizzjonijiet tal-installazzjoni.
Konnessjonijiet bil-flanġ:Truf flanġjati interface ma 'valvi, pompi, tankijiet, u tagħmir ieħor. Id-dimensjonijiet tal-flanġ, il-mudelli tat-tħaffir, u l-klassifikazzjonijiet tal-pressjoni għandhom jaqblu mal-komponenti tat-tgħammir.
Integrazzjoni tal-pipeline:Liwjiet, fergħat, reducers, u appoġġi jeħtieġu disinn idrawliku u strutturali kkoordinat. It-trażżin tal-imbottatura u d-dettalji tal-ankrar isegwu t-tpinġijiet tal-inġinerija approvati.
Manifattura u Kontroll tal-Kwalità
Kontroll tal-Materjal:Il-fibra tal-ħġieġ, it-tip tar-reżina u l-kostitwenti tal-materjal speċifikati huma kkontrollati kontra r-rekwiżiti tal-prodott approvat.
Kontroll tal-Proċess:Il-proċess tal-iffurmar applikabbli jikkontrolla l-arranġament tat-tisħiħ, il-kostruzzjoni tal-ħajt, u l-konsistenza dimensjonali.
Spezzjoni Dimensjonali:Id-dijametru, il-ħxuna tal-ħajt, it-tul tas-sezzjoni, u l-ġeometrija tat-tarf huma kkontrollati kontra tolleranzi speċifikati.
Ittestjar tal-prestazzjoni:Pressjoni idrostatika, ebusija taċ-ċirku, issikkar tal-ġogi, u testijiet oħra jintgħażlu skont l-istandard applikabbli u l-pjan ta 'spezzjoni miftiehem.
Traċċabilità:L-identifikazzjoni tal-prodott u r-rekords tal-ispezzjoni jorbtu sezzjonijiet tal-pajpijiet fornuti mad-dokumentazzjoni tal-produzzjoni rilevanti.
Standards u Dokumentazzjoni Teknika
L-istandards applikabbli u r-rekwiżiti tal-ittestjar huma kkonfermati skont l-ispeċifikazzjonijiet tal-pajp magħżula u r-rekwiżiti tal-proġett.
Ir-rekords jidentifikaw il-prodott spezzjonat, il-metodu tat-test, il-kriterji ta 'aċċettazzjoni, u r-riżultati.
Ċertifikati korporattivi applikabbli, approvazzjonijiet tal-prodotti, u dokumenti ta 'konformità mal-ilma tax-xorb għandhom jaqblu mal-istatus attwali taċ-ċertifikazzjoni u l-applikazzjoni maħsuba.
Il-pakkett ta' dokumenti miftiehem jista' jinkludi datasheets, tpinġijiet, speċifikazzjonijiet tal-materjal, pjanijiet ta' spezzjoni, u rapporti tat-test applikabbli.
Lista ta' Kontroll tal-Għażla tal-Proġett
Dejta Idrawlika:Ipprovdi fluss tad-disinn, dijametru meħtieġ, pressjoni tax-xogħol, pressjoni ta 'żieda, u temperatura operattiva.
Kundizzjonijiet ta' Installazzjoni:Speċifika installazzjoni midfuna jew 'il fuq mill-art, fond tad-dfin, kundizzjonijiet tal-ħamrija, livell tal-ilma ta' taħt l-art, tagħbijiet tat-traffiku, u arranġamenti ta 'appoġġ.
Karatteristiċi tal-Ilma:Identifika l-mezz imwassal, il-kundizzjonijiet kimiċi rilevanti, u r-rekwiżiti tal-ilma tax-xorb fejn applikabbli.
Dettalji tal-Konnessjoni:Ipprovdi preferenzi konġunti, dimensjonijiet tal-interface, rekwiżiti ta 'twaħħil, u konnessjonijiet ma' sezzjonijiet jew tagħmir tal-pipeline eżistenti.
Kwantitajiet tal-Proġett:Iddikjara t-tul totali tal-pipeline, it-tulijiet tas-sezzjonijiet, il-kwantitajiet tat-twaħħil, id-destinazzjoni u l-iskeda tal-kunsinna meħtieġa.
Ippakkjar u Kunsinna
Protezzjoni tal-pajp:
It-truf tal-pajpijiet u l-uċuħ tas-siġillar huma protetti waqt l-immaniġġjar u t-trasport skont l-ispeċifikazzjoni tal-ippakkjar miftiehma.
Arranġamenti tat-Tagħbija:
Il-metodi tal-irfigħ, l-ispazjar tal-appoġġ, l-istivar u t-tagħmir tal-ħatt huma kkoordinati mad-dimensjonijiet tal-pajpijiet u r-rekwiżiti tal-immaniġġjar.
Ippjanar tat-Trasport:
It-tul tas-sezzjoni, id-dijametru tal-pajp, il-metodu tal-ġarr, ir-restrizzjonijiet tar-rotta, u l-kapaċità tal-immaniġġjar tad-destinazzjoni huma riveduti qabel id-dispaċċ.
Dokumenti ta' Kunsinna:
Il-pakkett tal-ġarr miftiehem jista 'jinkludi listi tal-ippakkjar, rekords ta' identifikazzjoni tal-prodott, dokumenti ta 'spezzjoni, u ċertifikati applikabbli.
